PRACTICA 4: CARACTERISTICAS TECNICAS DE UN ALTAVOZ.
a) Polaridad: Con una tensión de 4,5 V comprueba la polaridad del altavoz.
Comprobamos que poniendo el polo positivo de la pila con el polo positivo del altavoz, la membrana sale hacia fuera. Si se cambian los terminales se entra.
b) Frecuencia de resonancia: Hacer un barrido en frecuencia, mientras medimos V en el altavoz con el polímetro . Donde se produzca un pico tendremos la frecuencia.
c) Impedancia:
-Medir la resistencia con el polímetro:
BAJOS = 7,2
MEDIOS = 6
ALTOS = 5
- ¿Por qué no nos vale este dato para determinar Z?
El resultado que nos da el polímetro no es exacto por que el altavoz esta formado por muchos componentes (bobina, membrana, imán,…..) y esto hace que la medida no sea muy fiable.
- Observar las suspensiones moviendo su cono hacia fuera y dentro. ¿ Se observa algún rozamiento entre la bobina móvil y el imán?
No se nota ningún rozamiento. Se mueve bien.
- Sensibilidad:
Introducir una señal de ruido rosa de 1W. Medir la sensibilidad con el sonómetro a 1m de distancia.
La medición es de 91 dB.
- Explicar los problemas para que esta medición sea fiable?
Los problemas de medición que nos puede dar el resultado es por las reflexiones de la sala y el ruido ambiente de entorno.
- Directividad: Angulo de cobertura horizontal de un altavoz.
Con el altavoz de bajos ha dado un angulo de cobertura de 160º.
- Mide y representa la direccionalidad de un altavoz para 250, 500 y 1000 Hz.
GRADOS 250 Hz (dB) 500Hz (dB) 1000Hz (dB)
0 64 64 70
30 64 68 67
60 60 65 63
90 55 60 58
120 64 55 61
150 60 59 62
180 55 61 73
210 60 59 62
240 64 55 61
270 55 60 58
300 60 65 63
330 64 68 67
0 64 64 70
EJERCICIOS TEMA 5: EL ALTAVOZ
1) El principio principal de altavoz es: al tener un bobina enrollada a un imán, que produce un campo magnético, y se hace pasar un intensidad por la bobina se produce un movimiento perpendicular ha estos. La bobina, que es móvil, actúa solo una membrana y a otra serie de componentes que producen el movimiento del aire y el sonido.
2) las características mas importantes de un altavoz son las siguientes:
- Impedancia.
- Frecuencia de resonancia.
- Respuesta de frecuencia.
- Sensibilidad.
- Potencia
- Rendimiento
- Directividad.
- Distorsión.
3)Corresponde a la potencia máxima que se puede aplicar al altavoz de forma continua sin que sufra daños.
4)Es el ángulo de cobertura. Este ángulo es el, al medir la presión sonora de una fuente con un sonómetro, decaiga 6 dB a un lado y a otro con respecto a la perpendicular de la fuente.
5)El diámetro de los altavoces aumenta para los graves y disminuye para los agudos por frecuencia de resonancia. Al aumentar el diámetro disminuye la frecuencia de resonancia y este tipo de altavoz es bueno para reproducir bajas frecuencias y si lo disminuimos es bueno para altas frecuencias.
6)La ventaja de la colocación de los altavoces en serie es para aumentar la impedancia y adecuarla a la impedancia del amplificador. El inconveniente es que si un altavoz se rompe les afectaría a todos los demás, dejando al amplificador sin carga.
7)Es importante que todos los altavoces estén en fase para evitar perdidas de calidad del sonido, sobre todo de las altas frecuencias.
8)No es conveniente que el amplificador sobrepase la potencia del altavoz por que podría sufrir daños y distorsionaría.
9)No se puede reproducir todas las frecuencias de audio con un solo altavoz por que al intentar reproducir altas y bajas frecuencias produciría distorsiones y perdería calidad.
10) La polaridad de un altavoz selocaliza introduciendo 4,5 V en los terminales de entrada al altavoz y cuendo el cono salga para adelante quiere decir que el polo positivo de la pila esta en el polo positivo del altavoz.
martes, 16 de diciembre de 2008
COMPARATIBA DE ALTAVOCES Y MICROFONOS
MICROFONO AKG EMOTION D770 VOCAL
Micrófono dinámico. Especial para la toma de instrumentos en escenario. Su respuesta en frecuencia favorece a las regiones de medios y agudos, asegurando una excelente reproducción de instrumentos de viento, armónicas, guitarras, percusión, etc. Debido a su gran inteligibilidad es muy apropiado para aplicaciones vocales y en toma de vocalistas de fondo.
Especificaciones técnicas:
Respuesta en frecuencia: 60 - 20.000 Hz,
a 1 cm 20-20.000 Hz
Característica direccional: cardioide
Sensibilidad a 1000 Hz: 1,8 mV/Pa (-75 dBV referido a 1V/Pa)
Nivel de ruido equivalente: 22 dB-A (DIN 45412)
Relación señal/ruido: 74 dB
Máximo SPL para 1% (3%) THD: 147 dB SPL (156 dB SPL)
Impedancia eléctrica: <600 Ohms
Impedancia de carga recomendada: >2000 Ohms
Acabado: esmaltado negro mate
Dimensiones: diámetro 50 mm x 181 mm
Peso: 295 g
C-568 EB. Hipercardioide. Boom
Excepcional micrófono a condensador polarizado, dos cápsulas en una: configurable como shotgun largo o corto. Para toma de diálogos, ambiente, transmisiones deportivas, cinematografia, etc. Requiere alimentación Phantom. Con paravientos y abrazadera.
Especificaciones técnicas:
Respuesta en frecuencia: 20 - 20.000 Hz
Característica direccional: hipercardioide
Sensibilidad a 1.000 Hz: 11 mV/Pa (-39 dBV)
Nivel de ruido equivalente: 18 dB-A (DIN 45412)
Relación señal/ruido: 76 dB
Máximo SPL para 0,5% THD: 128 dB SPL
Filtro de corte de bajos: 12 dB/octava en 120 Hz
Impedancia eléctrica: 600 Ohms
Impedancia de carga recomendada: > 2000 Ohms
Alimentación: fuente Phantom 9 - 52 V
Dimensiones: diámetro 20 mm x 255 mm
Peso: 160 g
CONCLUSION DE LA COMPARATIVA:
La primera deferencia de estos dos micrófonos es su transductor mecánico-eléctrico; El AKG EMOTION D770 VOCAL es un micrófono dinámico y el C 568 EB BOOM es un micrófono de condensador o capacitivo. En este caso también lo diferencia su direccionalidad: el dinámico es cardioide y el de condensador es hipercardioide. Otra diferencia es la respuesta en frecuencia, la de condensador es de 20-20000 Hz y la de capacitivo es de 60-20000Hz; por lo tanto tiene mejor respuesta en frecuencias la del condensador. La sensibilidad de el micro de condensador es de 11mV/Pa (-39dB) y la de el dinámico es de 1,8mV/Pa (-74dB) por lo tanto es mucho más sensible el de condensador. En este caso la impedancia son en los dos baja por que tienen los dos menos de 600 Ω. Otra diferencia bastante notable es la alimentación ya que el condensador necesita y el dinámico no.
COMPARATIVA DE ALTAVOCES
Pioneer TS-E6902i (Altavoces 3 vías 6x9" 360W
Características :
- Altavoz coaxial de 2 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 80 Wat
- Impedancia: 4 ohms
- Respuesta de frecuencia: 28 – 30,000 Hz
- Sensibilidad (1W/1m): 90 dB
- Tamaño de woofer (cm): 16.3 x 23.7 cm (6 x 9 pulg)
- Tamaño de tweeter: 28,0 mm
WOOFER B52 DE 12" 800W
Potencia Max: 800w
Potencia Nominal: 350w
Impedancia: 8 ohms / 2 ohms
Sensibilidad: 91dB (1w/1m)
Respuesta de frecuencia: 20 - 1500Hz
Imán de Estroncio: 80 oz.
Bobina Doble de 3 (75mm) de Aluminio: 4 ohms x 2
Cono Negro inyectado con Suspensión de Goma
Bobina de alta temperatura
Pulgadas: 15 (400mm)
CONCLUSION DE LA COMPARATIVA:
Esta comparativa se va hacer sobre un altavoz de medios y un woofer para ver sus diferencias. En primer lugar la potencia maxima del woofer es bastante mayor que la del medio, igual que la potencia nominal de ambos. Esto es debido a que aguantan mas tension y mas intensidad. Otra cosa que los diferencia es la impedancia, el medio tiene 4Ω mientras que el woofer tiene 8Ω.La respuestqa en frecuencia es otra diferencia entre estos altavoces; los altavoces de medios tiene una frecuencia mayor que va desde 28-30000 Hz frente a el de graves que va desde 20-15000Hz. La sensibilidad es muy parecida para los dos, es bastante buena con 90 y 91 dB.
Micrófono dinámico. Especial para la toma de instrumentos en escenario. Su respuesta en frecuencia favorece a las regiones de medios y agudos, asegurando una excelente reproducción de instrumentos de viento, armónicas, guitarras, percusión, etc. Debido a su gran inteligibilidad es muy apropiado para aplicaciones vocales y en toma de vocalistas de fondo.
Especificaciones técnicas:
Respuesta en frecuencia: 60 - 20.000 Hz,
a 1 cm 20-20.000 Hz
Característica direccional: cardioide
Sensibilidad a 1000 Hz: 1,8 mV/Pa (-75 dBV referido a 1V/Pa)
Nivel de ruido equivalente: 22 dB-A (DIN 45412)
Relación señal/ruido: 74 dB
Máximo SPL para 1% (3%) THD: 147 dB SPL (156 dB SPL)
Impedancia eléctrica: <600 Ohms
Impedancia de carga recomendada: >2000 Ohms
Acabado: esmaltado negro mate
Dimensiones: diámetro 50 mm x 181 mm
Peso: 295 g
C-568 EB. Hipercardioide. Boom
Excepcional micrófono a condensador polarizado, dos cápsulas en una: configurable como shotgun largo o corto. Para toma de diálogos, ambiente, transmisiones deportivas, cinematografia, etc. Requiere alimentación Phantom. Con paravientos y abrazadera.
Especificaciones técnicas:
Respuesta en frecuencia: 20 - 20.000 Hz
Característica direccional: hipercardioide
Sensibilidad a 1.000 Hz: 11 mV/Pa (-39 dBV)
Nivel de ruido equivalente: 18 dB-A (DIN 45412)
Relación señal/ruido: 76 dB
Máximo SPL para 0,5% THD: 128 dB SPL
Filtro de corte de bajos: 12 dB/octava en 120 Hz
Impedancia eléctrica: 600 Ohms
Impedancia de carga recomendada: > 2000 Ohms
Alimentación: fuente Phantom 9 - 52 V
Dimensiones: diámetro 20 mm x 255 mm
Peso: 160 g
CONCLUSION DE LA COMPARATIVA:
La primera deferencia de estos dos micrófonos es su transductor mecánico-eléctrico; El AKG EMOTION D770 VOCAL es un micrófono dinámico y el C 568 EB BOOM es un micrófono de condensador o capacitivo. En este caso también lo diferencia su direccionalidad: el dinámico es cardioide y el de condensador es hipercardioide. Otra diferencia es la respuesta en frecuencia, la de condensador es de 20-20000 Hz y la de capacitivo es de 60-20000Hz; por lo tanto tiene mejor respuesta en frecuencias la del condensador. La sensibilidad de el micro de condensador es de 11mV/Pa (-39dB) y la de el dinámico es de 1,8mV/Pa (-74dB) por lo tanto es mucho más sensible el de condensador. En este caso la impedancia son en los dos baja por que tienen los dos menos de 600 Ω. Otra diferencia bastante notable es la alimentación ya que el condensador necesita y el dinámico no.
COMPARATIVA DE ALTAVOCES
Pioneer TS-E6902i (Altavoces 3 vías 6x9" 360W
Características :
- Altavoz coaxial de 2 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 80 Wat
- Impedancia: 4 ohms
- Respuesta de frecuencia: 28 – 30,000 Hz
- Sensibilidad (1W/1m): 90 dB
- Tamaño de woofer (cm): 16.3 x 23.7 cm (6 x 9 pulg)
- Tamaño de tweeter: 28,0 mm
WOOFER B52 DE 12" 800W
Potencia Max: 800w
Potencia Nominal: 350w
Impedancia: 8 ohms / 2 ohms
Sensibilidad: 91dB (1w/1m)
Respuesta de frecuencia: 20 - 1500Hz
Imán de Estroncio: 80 oz.
Bobina Doble de 3 (75mm) de Aluminio: 4 ohms x 2
Cono Negro inyectado con Suspensión de Goma
Bobina de alta temperatura
Pulgadas: 15 (400mm)
CONCLUSION DE LA COMPARATIVA:
Esta comparativa se va hacer sobre un altavoz de medios y un woofer para ver sus diferencias. En primer lugar la potencia maxima del woofer es bastante mayor que la del medio, igual que la potencia nominal de ambos. Esto es debido a que aguantan mas tension y mas intensidad. Otra cosa que los diferencia es la impedancia, el medio tiene 4Ω mientras que el woofer tiene 8Ω.La respuestqa en frecuencia es otra diferencia entre estos altavoces; los altavoces de medios tiene una frecuencia mayor que va desde 28-30000 Hz frente a el de graves que va desde 20-15000Hz. La sensibilidad es muy parecida para los dos, es bastante buena con 90 y 91 dB.
miércoles, 26 de noviembre de 2008
COMPARATIBA DE ALTAVOCES
Pioneer TS-E6902i (Altavoces 3 vías 6x9" 360W
Características :
- Altavoz coaxial de 2 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 80 Wat
- Impedancia: 4 ohms
- Respuesta de frecuencia: 28 – 30,000 Hz
- Sensibilidad (1W/1m): 90
- Tamaño de woofer (cm): 16.3 x 23.7 cm (6 x 9 pulg)
- Tamaño de tweeter: 28,0 mm
Pioneer TS-E 2002i (Altavoces 3 vías 20cm. 360W
Características :
- Altavoz coaxial de 3 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 90 W
- Impedancia: 4 ohmios
- Respuesta de frecuencia: 21 – 30,000 Hz
- Sensibilidad (1W/1m): 89
- Tamaño de woofer: 20 cm
- Tamaño de tweeter: 28,0 mm
Características :
- Altavoz coaxial de 2 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 80 Wat
- Impedancia: 4 ohms
- Respuesta de frecuencia: 28 – 30,000 Hz
- Sensibilidad (1W/1m): 90
- Tamaño de woofer (cm): 16.3 x 23.7 cm (6 x 9 pulg)
- Tamaño de tweeter: 28,0 mm
Pioneer TS-E 2002i (Altavoces 3 vías 20cm. 360W
Características :
- Altavoz coaxial de 3 vías
- Potencia máxima: 360 W
- Potencia de entrada nominal: 90 W
- Impedancia: 4 ohmios
- Respuesta de frecuencia: 21 – 30,000 Hz
- Sensibilidad (1W/1m): 89
- Tamaño de woofer: 20 cm
- Tamaño de tweeter: 28,0 mm
viernes, 21 de noviembre de 2008
USO E INSTALACIONES DE MICROFONOS
1 ¿Que diferencia existe entre los diferentes tipos de alimentación phantom descritos?
Existen dos tipos de alimentación de los micrófonos que son:
a) Alimentación Fantasma: es la que utiliza los propios conductores simétricos que transportan la señal de audio para alimentar al micrófono. Utiliza los hilos como activo y la malla como hilo de retorno. Esta resulta invisible para la señal de audio.
b) Alimentación A-B: es muy parecida a la anterior pero esta solo utiliza los hilos como conductores de la alimentación quedando la malla totalmente aislada.
2 ¿Que ventajas ofrecen las líneas balanceadas frente a las no balanceadas?
La ventaja más importante que tienen las líneas balanceadas es que elimina mejor los ruidos por el blindaje de la malla y por el sistema de la suma de las señales en el transformador de entrada de la mesa de mezclas eliminando así los ruidos de la señal de audio al contrarrestarse entre ellos.
3 ¿Que tipo de conector es el más utilizado profesionalmente?¿Sabrías decir porque?
Los más utilizados son los de cuadretes o los multipares.
Por que son cables trenzados entre sí, de cuatro o más hilos, para que todos queden expuestos a las posibles interferencias a lo largo de toda la longitud del cable. De esta manera se eliminara mejor esas posibles interferencias.
4 ¿Que sucedería si en lugar de conectar un micrófono de condensador, conectásemos un micrófono de cinta a un conector con alimentación phatom?
El sistema phatom no impide que se conecten micrófonos del estilo Dinamico o De Cinta; No le pasaría nada.
5 Busca las conexiones de un conector del tipo euroconector de TV y VCR e indica cuales son los terminales utilizados para audio.
Patilla 1: Salida de audio derecho.
Patilla 2: Entrada de audio derecho.
Patilla 3: Salida audio izquierdo.
Patilla 4: Masa de audio.
Patilla 6: Entra de de audio izquierdo.
6 ¿Cuándo y cómo se produce el efecto Larsen?
El efecto Larsen se produce cuando hay una realimentación de la señal que emite un altavoz y es captada por el micrófono que la creo, cerrándose así un circulo que con los pequeños desfases de un señal a otra produce ese pitido desagradable.
7 ¿Por que los conectores del tipo XLR – 3 son los más utilizados en las instalaciones de sonido profesionales para conectar los micrófonos a las mesa de mezclas?
Los XLR-3 son los más utilizados por tener una conexión muy sencilla de recordar (EXternal, Live y Return – externo, vivo y retorno)
Existen dos tipos de alimentación de los micrófonos que son:
a) Alimentación Fantasma: es la que utiliza los propios conductores simétricos que transportan la señal de audio para alimentar al micrófono. Utiliza los hilos como activo y la malla como hilo de retorno. Esta resulta invisible para la señal de audio.
b) Alimentación A-B: es muy parecida a la anterior pero esta solo utiliza los hilos como conductores de la alimentación quedando la malla totalmente aislada.
2 ¿Que ventajas ofrecen las líneas balanceadas frente a las no balanceadas?
La ventaja más importante que tienen las líneas balanceadas es que elimina mejor los ruidos por el blindaje de la malla y por el sistema de la suma de las señales en el transformador de entrada de la mesa de mezclas eliminando así los ruidos de la señal de audio al contrarrestarse entre ellos.
3 ¿Que tipo de conector es el más utilizado profesionalmente?¿Sabrías decir porque?
Los más utilizados son los de cuadretes o los multipares.
Por que son cables trenzados entre sí, de cuatro o más hilos, para que todos queden expuestos a las posibles interferencias a lo largo de toda la longitud del cable. De esta manera se eliminara mejor esas posibles interferencias.
4 ¿Que sucedería si en lugar de conectar un micrófono de condensador, conectásemos un micrófono de cinta a un conector con alimentación phatom?
El sistema phatom no impide que se conecten micrófonos del estilo Dinamico o De Cinta; No le pasaría nada.
5 Busca las conexiones de un conector del tipo euroconector de TV y VCR e indica cuales son los terminales utilizados para audio.
Patilla 1: Salida de audio derecho.
Patilla 2: Entrada de audio derecho.
Patilla 3: Salida audio izquierdo.
Patilla 4: Masa de audio.
Patilla 6: Entra de de audio izquierdo.
6 ¿Cuándo y cómo se produce el efecto Larsen?
El efecto Larsen se produce cuando hay una realimentación de la señal que emite un altavoz y es captada por el micrófono que la creo, cerrándose así un circulo que con los pequeños desfases de un señal a otra produce ese pitido desagradable.
7 ¿Por que los conectores del tipo XLR – 3 son los más utilizados en las instalaciones de sonido profesionales para conectar los micrófonos a las mesa de mezclas?
Los XLR-3 son los más utilizados por tener una conexión muy sencilla de recordar (EXternal, Live y Return – externo, vivo y retorno)
lunes, 17 de noviembre de 2008
FICHA TECNICA DE DIFERENTES MICROFONOS MARCA AKG:

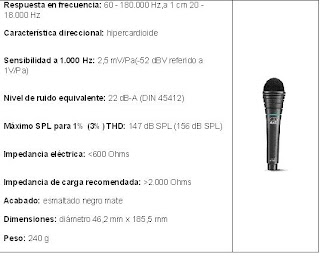

MICRÓFONO AKG TRIPOWER D3700/ S3700
Para vocalistas, locución en TV, escenarios, etc. Respuesta de frecuencia que brinda un sonido brillante y bien definido. Su característica de captación hipercardioide le permite una alta ganancia antes del acoplamiento. Eficiente montaje elástico que atenúa el ruido de manipuleo. Rejilla y cuerpo metálicos muy resistentes. Incluye abrazadera y cartuchera
La versión D-3700S tiene switch on/off.
Especificaciones Técnicas:
MICROFONO AKG EMOTION D770:
Micrófono dinámico. Especial para la toma de instrumentos en escenario. Su respuesta en frecuencia favorece a las regiones de medios y agudos, asegurando una excelente reproducción de instrumentos de viento, armónicas, guitarras, percusión, etc. Debido a su gran inteligibilidad es muy apropiado para aplicaciones vocales y en toma de vocalistas de fondo.
Especificaciones técnicas:
MICRÓFONO AKG TRIPOWER D3700/ S3700
Para vocalistas, locución en TV, escenarios, etc. Respuesta de frecuencia que brinda un sonido brillante y bien definido. Su característica de captación hipercardioide le permite una alta ganancia antes del acoplamiento. Eficiente montaje elástico que atenúa el ruido de manipuleo. Rejilla y cuerpo metálicos muy resistentes. Incluye abrazadera y cartuchera
La versión D-3700S tiene switch on/off.
Especificaciones Técnicas:
MICROFONO AKG EMOTION D770:
Micrófono dinámico. Especial para la toma de instrumentos en escenario. Su respuesta en frecuencia favorece a las regiones de medios y agudos, asegurando una excelente reproducción de instrumentos de viento, armónicas, guitarras, percusión, etc. Debido a su gran inteligibilidad es muy apropiado para aplicaciones vocales y en toma de vocalistas de fondo.
Especificaciones técnicas:
domingo, 16 de noviembre de 2008
TABLA RESUNEN EJERC. 6
6 Realizar tabla con características propias de los diferentes micrófonos:
-Tipo de micrófono/Sensibilidad/Directividad/Impedancia/Respuestadefrecuencia/Ventajas/Inconvenientes.
* Mmicrof. de carbón/- 30 dB/Omnidireccional/30 o 50 Ω/Muy utilizado en telefonía/Utilización de batería.
* Microf. de cristal/- 40 dB/Omnidirecciónal/1 MΩ/80 Hz a10 KHz/Elevada sensibilidad/Fragilidad a golpes y humedad.
* Microf. dinamicos/- 66 dB a
- 52 dB/Omnidireccional/200 y 600 Ω/20 Hz a 18 KHz/Robustos/Gran desplazamiento
Membrana.
* Microf. de capacidad/20 mV/Pa/Omnidireccinal,
Bidireccional,
Unidireccionales/Baja impedancia/30 Hz 20KHz/Buena
Grabación de voz,
“coloración”
/Necesita alimentación,
Delicados a la humedad.
* Microf. electret/0.5 mV/Pa/Similar al de capacidad/Alta impedancia/50 Hz a 150KHz/Poco sensible a la humedad,
Pequeño y poco peso/Alimentación por bateria.
-Tipo de micrófono/Sensibilidad/Directividad/Impedancia/Respuestadefrecuencia/Ventajas/Inconvenientes.
* Mmicrof. de carbón/- 30 dB/Omnidireccional/30 o 50 Ω/Muy utilizado en telefonía/Utilización de batería.
* Microf. de cristal/- 40 dB/Omnidirecciónal/1 MΩ/80 Hz a10 KHz/Elevada sensibilidad/Fragilidad a golpes y humedad.
* Microf. dinamicos/- 66 dB a
- 52 dB/Omnidireccional/200 y 600 Ω/20 Hz a 18 KHz/Robustos/Gran desplazamiento
Membrana.
* Microf. de capacidad/20 mV/Pa/Omnidireccinal,
Bidireccional,
Unidireccionales/Baja impedancia/30 Hz 20KHz/Buena
Grabación de voz,
“coloración”
/Necesita alimentación,
Delicados a la humedad.
* Microf. electret/0.5 mV/Pa/Similar al de capacidad/Alta impedancia/50 Hz a 150KHz/Poco sensible a la humedad,
Pequeño y poco peso/Alimentación por bateria.
Suscribirse a:
Entradas (Atom)
